一、性能及应用
该产品系脂肪胺同脂环胺缩合产物，低粘度，具有高韧性、高耐热、高硬度，能有效处理磨料，对磨料/尼龙/PVC把持力好，抗沉性好，粘接强度高，渗透性浸润性好，有效补强尼龙的强度。完全固化后，耐水性好，硬度高，耐热高，长时间强力磨削不易发黑、不易掉砂、不易起毛、同步消耗效果好！

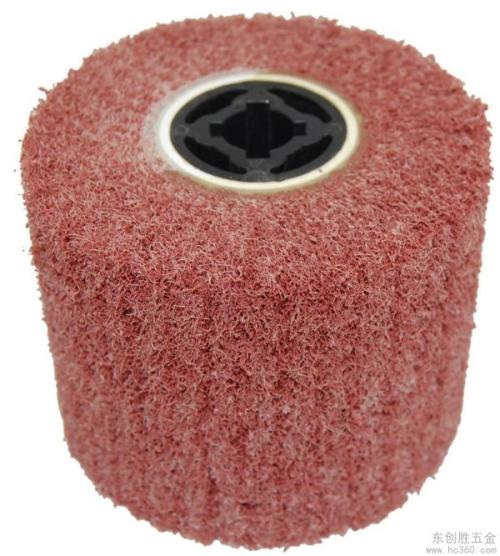

建议用于制作拉丝轮尼龙纤维棉片，拉丝轮内胶同PVC的粘接。
使用该固化剂生产的抛光轮和拉丝轮棉片具有提高使用寿命30%－200%，提高锋利度和磨削力30%－99.9%等特点。即使冬天也能常温下基本固化，保证后固化不流胶。
二者和复配使用，需根据当量和加量重新计算配比。
二、主要性能指标
|
固化物类型 |
通用MH-3140 |
高硬度MH219H |
|||
|
胺值（mgkoH/g） |
450-500 |
570-620 |
|||
|
粘度（25℃ mpas） |
1500-2000 |
5500-6500 |
|||
|
色泽（Fe-co） |
≤ 8 |
<12 |
|||
|
比例（E-51计算） |
100：40 |
100：28.5 |
|||
|
可操作时间 |
50分钟 |
20分钟 |
|||
|
活性氢当量 |
76 |
54.1 |
|||
|
热变型温度 |
128℃ |
135°C |
|||
|
完全固化后硬度 |
80℃硬度（shoveD） |
80 |
80 |
||
|
100℃硬度（shoveD） |
60 |
72 |
|||
|
150℃硬度（shoveD） |
35 |
45 |
|||
|
备 注 |
分散性较好 |
硬度高，耐水性好，可用于石材、瓷砖抛光轮 |
|||
三、建议工艺及固化条件
1、制作棉片工艺：建议环氧采用E-51或者128，E-51相比E-44，粘度较低，相对可以添加更少的稀释剂，既环保也降低了成 本。参考配方：
E-51：H-3140：无水工业酒精（或碳酸二甲酯）：碳化硅磨料：助剂===10：4：3-5：28-31.5：少量。
1) 以胶粘剂和磨料总量计算，胶粘剂占比30－33%之间最为合理。
2) 稀稠度通过溶剂的量来调节，并非固定配比。
3) 保证不同季节不同目数混合粘度的一致性。注意尽量所使用材料不含水或少含水，尤其是磨料和尼龙，建议烘烤除水冷 却后加入，有利于提高分散性和粘接强度，不易掉砂。建议固化剂、助剂、溶剂混合均匀后加入磨料，基本混合均匀后加 入环氧再搅拌，这样有利于分散均匀。注意蜡在溶剂中的溶解是否充分。
3、固化：基本固化后再后固化。后固化工艺：60-120℃×4--2小时。固化温度越高，固化度就越高。耐热性和硬度都会更高！
四、包装与储存
1、包装分20KG塑料桶或者200KG铁桶装。可根据客户要求包装。
2、储存时间应注意密封，置于阴凉干燥处，避免日晒和局部过热，有条件可于低温环境下储存，有效期不少于两年。
3、运输储存过程避免高温、泄露和进水。
该参数是本实验室条件下测得的性能参数，不排除环境温度湿度或者人员测试方法的不同导致的参数差异。
