该产品为改性脂肪胺类固化剂，浅棕色，低粘度，低毒性，专为潮湿面大理石、瓷砖、铝蜂窝板的复合或背网加固而设计，复合或背网工艺只需晾干、不需烘烤，具有韧性好，潮湿面粘接强度高，剥离强度高，对潮湿界面和填充料亲和性好，适合各种季节的潮湿环境使用，对多种材质具有极佳的粘接强度等特点。能在0℃以上固化环氧，固化速度较快，常温固化交联度高，干燥条件下具有更好的粘接性能，可大幅度降低石材复合企业的生产成本。
二、基本参数
|
品 名 |
胺 值 |
25℃粘度
|
色 泽 |
可使用时间 |
活性氢当量 |
建议配比 |
|
单 位 |
mgKOH/g |
mpas |
Fe-co |
25℃100g（分钟） |
理论值 |
E-51 |
|
MH-233 |
550-600 |
200－300 |
8 |
19 |
61 |
3:1 |
三、固化物强度（测试举例）

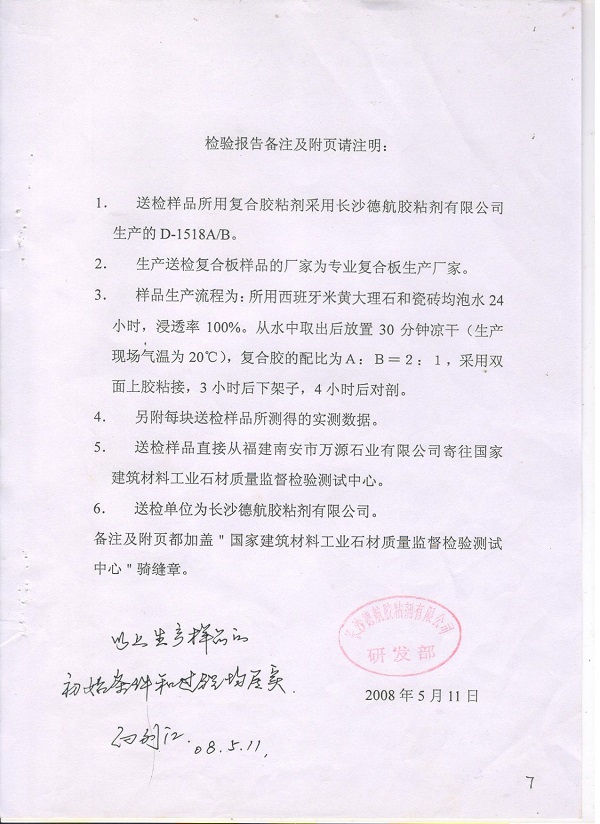

1、使用通用环氧128，配合MH-233固化剂，添加混合量一倍的400目活性硅微粉，制作成D-1518A/B潮湿面胶黏剂，用于西班牙米黄-瓷砖复合板的制作。2、样品制作流程：所用的西班牙米黄和瓷砖均泡水24小时，从水中取出后放置30分钟晾干，复合胶配比为2:1，采用双面上 胶粘接，3H后下架子，4H后对剖。此信息由生产单位南安市万源石业有限公司提供。

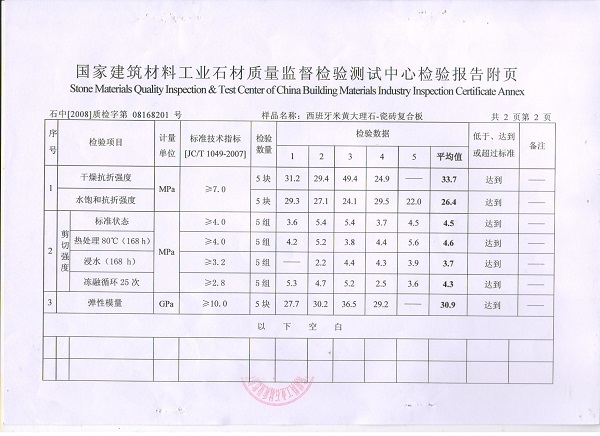

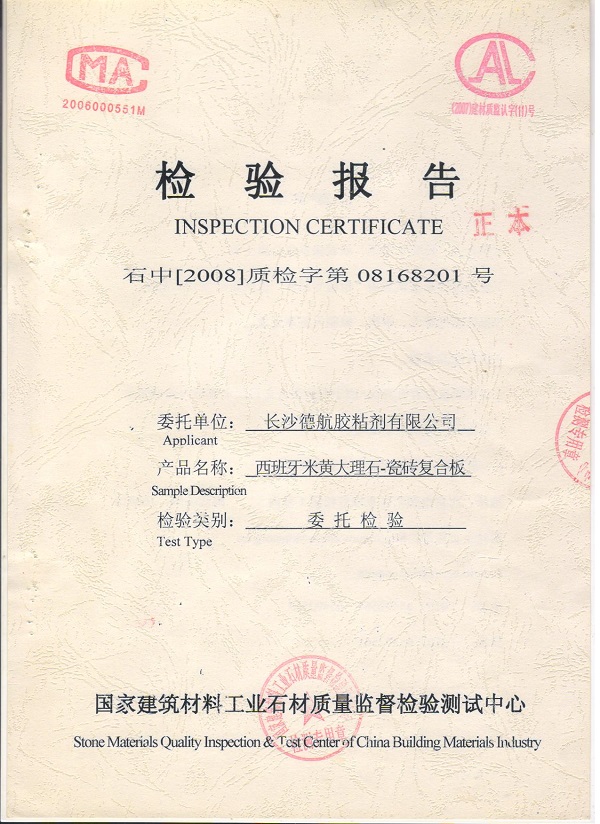

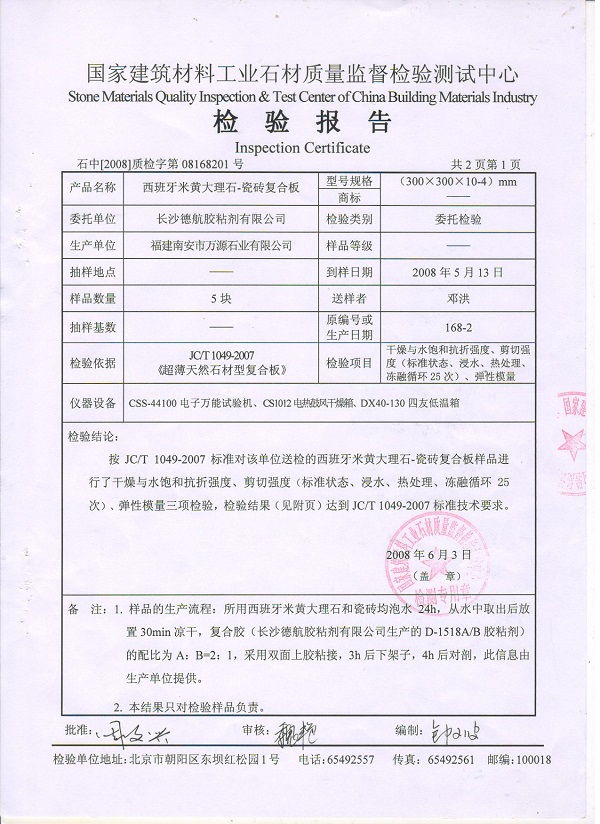

3、按照JC/T1049-2007《超薄天然型石材复合板》标准进行检测。国家建筑材料石材质量监督检验测试中心检测结果于下：
|
品 名 |
单 位 |
JC/T1049-2007标准 |
检测数据 |
结 论 |
|
|
干燥抗折强度 |
MPa |
》7 |
33.7 |
OK |
|
|
水饱和抗折强度 |
MPa |
》7 |
26.4 |
OK |
|
|
标准状态 |
剪切强度 |
MPa |
》4 |
4.5 |
OK |
|
热理80°C 168小时 |
剪切强度 |
MPa |
》4 |
4.6 |
OK |
|
浸水168小时 |
剪切强度 |
MPa |
》3.2 |
3.7 |
OK |
|
冻融25次 |
剪切强度 |
MPa |
》2.8 |
4.3 |
OK |
|
弹性模量 |
GPa |
》10 |
30.9 |
OK |
|
该参数是本实验室条件下测得的性能参数，不排除环境温度湿度或者人员测试方法的不同导致的参数差异。
四、包装与储存
1、包装分20KG塑料桶或者200KG铁桶装。可根据客户要求包装.使用后马上盖上桶盖密封，严防上潮。2、储存时间应注意密封，置于阴凉干燥处，避免日晒和局部过热，有条件可置于低温环境下储存,有效期不少于两年。
3、运输储存过程中避免高温、泄露和进水。
